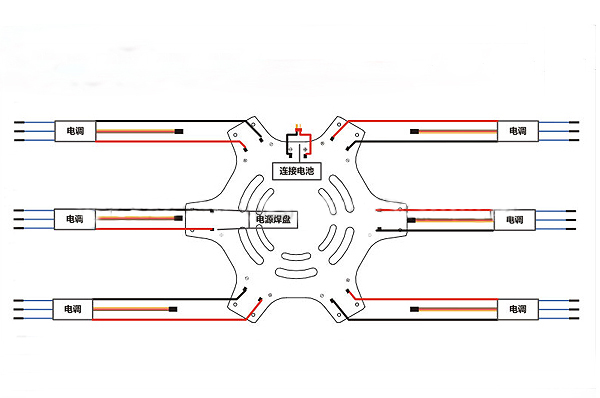

詳細的安裝布線連接圖

產品說明：

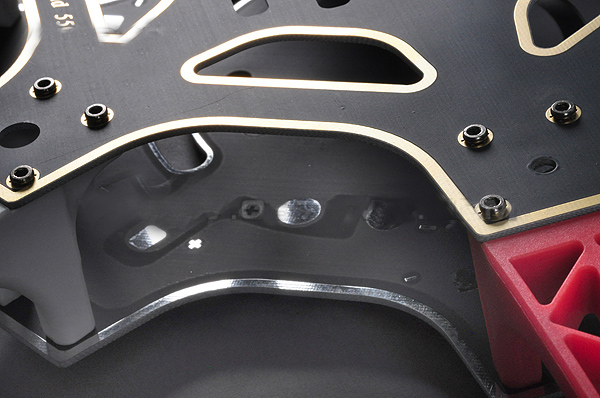

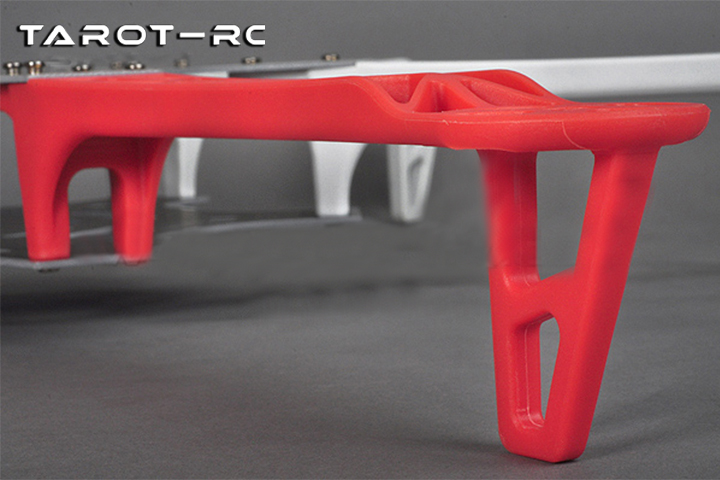

新型六軸飛行器機架力臂采用PA66+30％超高強度材料制成，耐摔、耐撞擊。主體采用集成PCB板連線， 配備高強度鍍金復合PCB電路板，使電源、電調等連線更加快捷、安全。新型設計下沉了電機安裝位置，抬升了PCB位置使新型六軸飛行器重心更低、更穩。優化設計超大安裝空間，

為各種飛控系統提供充足的安裝空間。新型四軸飛行器采用非標的M2.5

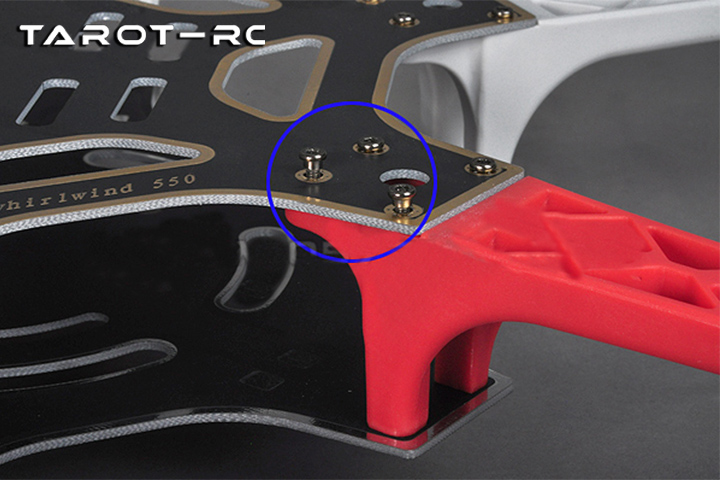

階梯螺絲，能使PCB板和力臂穩固連接。

產品特點：

采用非標的M2.5階梯螺絲能使PCB板和力臂穩固連接。新型設計下沉了電機安裝位置，抬升了PCB位置使新型四軸飛行器重心更低。采用集成PCB板連線， 配備高強度鍍金復合PCB電路板，使電源、電調等連線更加快捷方便、安全。優化設計了超大安裝空間，為各種飛控系統提供充足的安裝空間。

產品參數：

機身重量 ：475g

對稱電機軸距 ：550mm

起飛重量 ：1200g ~2400g

推薦電池 ： LiPo (3S－4S 1500mAh ~2600mAh）

推薦電機 ： 22 *12mm (Stator size)

推薦電調 ： 30A

相關產品：

飛越/Tarot 多旋翼無人機飛行器/六軸/FY550 TL2778

飛越/Tarot 內六角螺絲/軸套螺絲/M2.4*6/12顆裝 TL2778-01

產品規格：

FY550 機臂/紅×2

FY550 機臂/黃×2

FY550 機臂/白×2

FY550碳纖板/上×1

FY550碳纖板/下×1

臺階螺絲(M2.5*6mm)×39

魔術貼×2

3M雙面膠×1
