產品說明：
    Tarot全新開發的高性能電動收放腳架控制系統，適用于16MM管徑的起落器。
適用產品編號：
650Sport專用電腳 TL65S04
X8-II/Pro專用電腳 TL8X021
小型電動收放起落架 TL69A02
中型電動收放起落架 TL8X003
X系電動收放起落架組 TL8X001
T系電動收放起落架組 TL96030
大型電動收放起落架組 TL4N002

產品參數：
工作電壓：3S-6S（12.6V---25.2V）
最小電壓：10V
最大電壓：26V

產品功能：
1、 電源反接保護：在單電源供電,控制器的PWM輸入地線沒有連接其他設備(包含飛控,舵機測試儀,接收機)的前提下,收放控制器的電源正負極反接不會損壞起落架控制板。

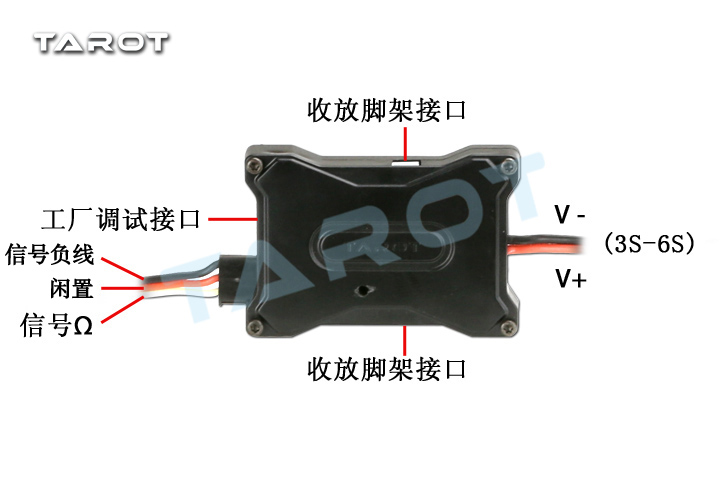

2、 接收機連接說明：輸入通過3P線連普通接收機的一個通道，信號為PWM，零值脈寬為1520us,脈寬值大于1520us為放起落架，脈寬值小于1520us為收起落架。
3、 接收機連接指示：初始上電如果沒有接收機信號，指示燈會快速閃爍，直到檢測到接收機信號為止。
4、 上電保護：初始上電后如果接收機給的是收起落架的動作，起落架不會響應，并且指示燈慢速閃爍，直到接收機指令變?yōu)榉牌鹇浼�，指示燈熄滅�?br/>5、 工作指示：當起落架正在執行收放動作時，指示燈常亮，直到起落架完全停止，指示燈熄滅。
6、 失控保護：當工作過程中，失去接收機信號后，起落架會自動放下。
如何檢查電機正負是否接反：
當起落架正常工作后，去掉接收機信號，讓控制板進入失控保護狀態，如果是放起落架狀態則說明電機正負接線正確，反之說明電機正負接反。

故障判斷：
1、 上電沒反應：請檢查電源正負極連接是否正確。
2、 起落架運行過程中停止在中間位置：請檢查是否有異物阻擋起落架收放。
3、 起落架執行收放動作后沒有反應：請檢查是否有異物阻擋起落架收放。
4、 起落架完全停止后，指示燈未熄滅：請檢查供電電壓是否滿足要求。
5、 上電后指示燈一直快速閃爍：請檢查接收機是否正確連接。

產品規格：
電動收放腳架控制×1（47×32×9.5MM）13G
